Оборудование CWDM/DWDM
Технологии CWDM и DWDM используются для увеличения пропускной способности оптических сетей за счет передачи нескольких каналов на разных длинах волн по одному волокну. Это позволяет масштабировать инфраструктуру без прокладки дополнительных оптических линий. Такие решения применяются в сетях операторов связи, интернет-провайдеров, дата-центрах и корпоративных магистральных соединениях (DCI).
Основные виды оборудования для CWDM/DWDM-сетей
Для оборудования DWDM/CWDM-сетей необходимы:

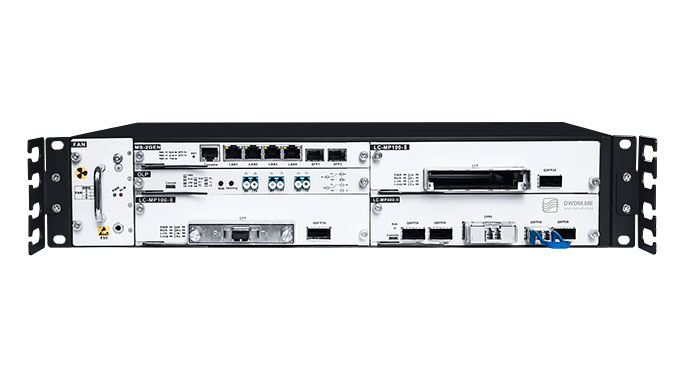

- Шасси и платформы. Это модульные системы, в которые устанавливаются линейные и сервисные карты. Позволяют расширять емкость сети и обновлять компоненты без остановки сервисов.
- Оптические усилители (EDFA). Используются для усиления оптического сигнала на длинных дистанциях, преимущественно в диапазоне C-band. Применяются в DWDM-сетях для увеличения дальности передачи.
- Мультиплексоры и демультиплексоры (MUX/DEMUX). Пассивные устройства, которые объединяют несколько длин волн в один оптический сигнал и разделяют их на приёме. В большинстве случаев не требуют питания.
- ROADM (Reconfigurable Optical Add-Drop Multiplexer). Позволяют удалённо управлять оптическими каналами: добавлять, удалять или перенаправлять длины волн без физического вмешательства.

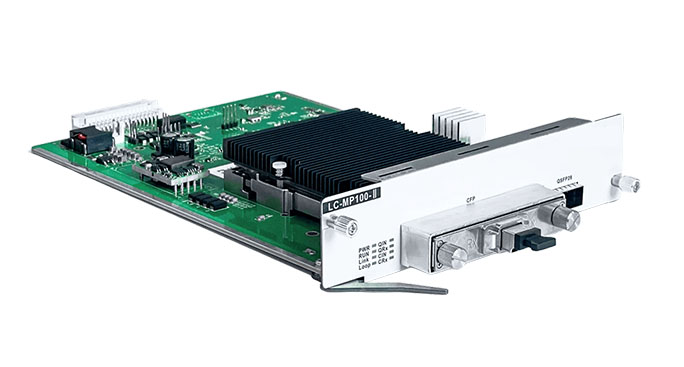

- Transponder / Muxponder. Устройства, которые преобразуют клиентские сигналы (Ethernet, Fibre Channel и др.) в оптические DWDM/CWDM-каналы и наоборот.
- Оптические модули (трансиверы). SFP/QSFP/CFP и другие форм-факторы, которые обеспечивают физическое подключение сетевого оборудования к оптической инфраструктуре.
- Системы управления сетью. Программные платформы для мониторинга состояния оптических каналов, мощности сигнала, качества передачи и управления оборудованием DWDM/CWDM.
Важно! Технологии CWDM и DWDM используют разные принципы планирования спектра и имеют разные ограничения по усилению и масштабируемости. CWDM обычно применяется в более простых и коротких магистралях, тогда как DWDM используется для высокоемких и дальних транспортных сетей с возможностью усиления и оптической реконфигурации.
Чем отличаются технологии CWDM и DWDM
| Параметр | CWDM | DWDM |
|---|---|---|
| Сетка длин волн | ITU-T G.694.2, шаг 20 нм | ITU-T G.694.1, шаг 0,8/0,4/0,2 нм |
| Количество каналов | До 18 каналов на волокно (в зависимости от диапазона) | До 96 каналов (и более с Flex Grid) |
| Типичное расстояние | До 80 км без усиления (в зависимости от оптического бюджета) | Сотни и тысячи км с усилителями EDFA |
| Поддержка усилителей | Обычно нет (из-за несовпадения с диапазоном EDFA) | Да, EDFA и Raman |
| Пропускная способность канала | До 10 Гбит/с на канал | До 400 Гбит/с на канал и выше |
| Стоимость решения | Ниже | Выше |
| Типичное применение | Городские и региональные сети МГС | Магистрали, дата-центры, операторы |
Где применяется оборудование технологий DWDM/CWDM
Такие оборудование необходимо там, где нужна максимальная пропускная способность при минимальном количестве кабелей:
- магистральные сети интернет-провайдеров и операторов связи;
- межузловые соединения дата-центров (DCI — Data Center Interconnect);
- городские транспортные кольца (Metro WDM);
- корпоративные сети для банков, энергетических компаний, промышленных предприятий;
- государственные защищенные каналы связи;
- точки обмена трафиком (IXP);
- связь между узлами мобильных операторов (в основном backhaul и транспортные сегменты 4G/5G; в отдельных архитектурах также fronthaul).
Преимущества CWDM/DWDM-оборудования
Преимущества CWDM:
- стоимость деталей и развертывания относительно DWDM ниже;
- отсутствие необходимости в усилителях на коротких пролетах;
- простота масштабирования городских и региональных сетей;
- совместимость с существующей волоконной инфраструктурой;
- наличие пассивных MUX/DEMUX без необходимости электропитания.
Преимущества DWDM:
- высокая плотность каналов: до 96 и более длин волн на одно волокно;
- пропускная способность канала до 400 Гбит/с и выше;
- масштабирование сетей на большие расстояния с использованием усилителей EDFA и ROADM-архитектур;
- динамическая маршрутизация длин волн через ROADM;
- защищенные каналы с использованием MACsec и/или оптического шифрования (в зависимости от архитектуры сети);
- адаптивное распределение спектра благодаря стандарту Flex Grid (ITU-T G.694.1).
Как выбрать оборудование CWDM/DWDM
При выборе оборудования нужно учитывать:
- Расстояние и топологию. Если расстояние между объектами до 80 км, подойдет CWDM. Для более длинных магистралей лучше выбирать DWDM с оптическими усилителями.
- Пропускную способность. На основе CWDM можно создать до 18 каналов со скоростью до 10 Гбит/с. DWDM поддерживает 40-96+ каналов (в зависимости от конфигурации системы) со скоростью до 400 Гбит/с и выше (в зависимости от транспондеров и модуляции).
- Расширение. Если вы быстро развиваетесь, лучше сразу подобрать гибкие платформы с ROADM и технологией Flex Grid.
Поставляем оборудование для интернет-провайдера и ЦОД от лидеров рынка. Предлагаем решения DWDM.ME, Huawei, Ciena. Подбираем вариант под ваш бюджет.
Перед закупкой оборудования важно провести тестирование сети. Это поможет найти скрытые потери и неполадки, которые повлияют на выбор.
Где купить DWDM/CWDM оборудование в Украине
Системный интегратор ITBIZ поставляет и внедряет телекоммуникационное оборудование для построения и модернизации оптических транспортных сетей.
Что мы предлагаем:
- поставку оборудования от мировых производителей (DWDM.ME , Huawei, Ciena и других);
- проектирование и архитектурное моделирование оптических сетей DWDM/CWDM;
- интеграцию оборудования в существующую телекоммуникационную инфраструктуру;
- сервисное сопровождение и техническую поддержку;
- проведение бесплатного 14-дневного пилотного тестирования оборудования перед внедрением;
- оперативное сервисное обслуживание и замену оборудования в рамках условий договора и наличия подменного фонда.
Мы подбираем решения под задачи операторов связи, интернет-провайдеров, дата-центров и корпоративных сетей, учитывая требования к масштабируемости, пропускной способности и архитектуре сети.
Частые вопросы про CWDM/DWDM
Совмещение CWDM и DWDM возможно, однако требует корректного проектирования сети и использования оборудования для согласования длин волн (например, мультиплексоров и преобразователей сигнала).
В типичной конфигурации DWDM может обеспечивать до 96 каналов в пределах C-band при использовании стандартной плотной сетки (например, 50/100 GHz). Количество каналов может увеличиваться при использовании расширенных спектральных диапазонов (например, C+L band) и зависит от архитектуры сети и оборудования.
В современных DWDM-системах скорость одного канала обычно достигает 400 Гбит/с и выше, в зависимости от используемых транспондеров и технологий когерентной передачи.
Сроки зависят от сложности проекта. Обычно внедрение занимает от 1 до 6 месяцев.
Да, современные DWDM/CWDM платформы позволяют поэтапную модернизацию сети с частичной заменой оборудования и постепенным расширением инфраструктуры.
