В нашем портфеле решений представлен маршрутизатор Juniper PTX10001-36MR — устройство для операторов связи и крупных предприятий, которым важны максимальная производительность и надёжность сетевой инфраструктуры. Он рассчитан на работу в условиях высокой нагрузки и отвечает актуальным требованиям по скорости, отказоустойчивости и масштабируемости.
Если вашей сети необходимы высокая пропускная способность, устойчивость к сбоям и энергоэффективность, PTX10001-36MR станет отличным выбором.
Juniper PTX10001-36MR — это платформа с фиксированной конфигурацией, оснащённая 36 портами с поддержкой 100G и 400G Ethernet. Благодаря высокой плотности подключения и компактному форм-фактору 1U, устройство обеспечивает экономичное использование пространства и ресурсов. С пропускной способностью 9,6 Тбит/с оно отлично подходит для пиринга, маршрутизации ядра и граничной маршрутизации в масштабных высокоскоростных сетях.
Кому подойдёт PTX10001-36MR
- Операторам связи и интернет-провайдерам для повышения производительности магистральных сетей.
- Поставщикам облачных сервисов и дата-центрам, которым необходимы гибкие и масштабируемые решения.
- Корпоративным клиентам с высокими требованиями к скорости передачи данных и отказоустойчивости.
Преимущества PTX10001-36MR
Масштабируемость
PTX10001-36MR обеспечивает масштабирование до 9,6 Тбит/с в одном шасси, поддерживает до 120 интерфейсов 10GbE, 30 — 40GbE, 96 — 100GbE (на скорости линии) или 108 — 100GbE (с превышением лимита), а также 24 порта 400GbE. Это позволяет поставщикам облачных услуг и операторам сетей гибко развивать инфраструктуру в соответствии с ростом сетевых требований.
Производительность
Маршрутизатор использует современные чипы Junos Express и Juniper Triton, обеспечивающие аппаратную поддержку MACsec на всех интерфейсах 100GbE и 400GbE. Благодаря высокой скорости обработки пакетов и эффективной работе при возрастании трафика, PTX10001-36MR отлично подходит для построения плотных, высокоскоростных 400-гигабитных сетей.
Надежность
Устройство спроектировано с резервированием ключевых компонентов: систем охлаждения, электропитания и передачи данных. Это гарантирует устойчивую работу даже при частичных отказах и позволяет соблюдать строгие SLA в средах операторского и облачного уровня.
Эффективность использования пространства
Компактный форм-фактор 1U делает PTX10001-36MR отличным решением для точек обмена трафиком с ограниченным пространством и энергоресурсами, удалённых офисов и встроенных точек пиринга. При этом энергоэффективность устройства составляет всего 0,2 Вт/Гбит/с, что позволяет значительно сократить энергозатраты при обработке больших объёмов трафика.
Архитектура системы PTX10001-36MR
PTX10001-36MR — маршрутизатор с фиксированной конфигурацией, поддерживающий порты с различными скоростями: 10 Гбит/с, 25 Гбит/с, 40 Гбит/с, 100 Гбит/с и 400 Гбит/с, выполненный в компактном форм-факторе 1U. Управление устройством осуществляется через Routing Engine, работающий на операционной системе Junos OS Evolved. Он отвечает за обработку протоколов маршрутизации, управление трафиком, политику, контроль, мониторинг и конфигурацию. Операционная система установлена на двух внутренних SSD-дисках M.2 SATA объемом по 200 ГБ каждый. Для повышения производительности Routing Engine использует 12-ядерный процессор Intel с тактовой частотой 2,1 ГГц и 64 ГБ оперативной памяти. Пересылку трафика выполняет Packet Forwarding Engine, оснащенный чипами Juniper Networks Triton. Эти специализированные ASIC-чипы позволяют PTX10001-36MR достигать пропускной способности до 9,6 Тбит/с.
Передняя панель и панель управления

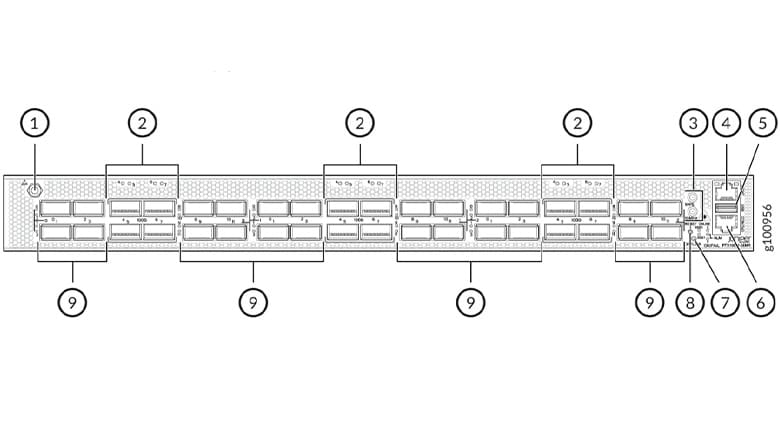

Передняя панель PTX10001-36MR включает 36 сетевых портов, светодиоды для индикации состояния портов, а также консольные и управляющие порты. Индикаторы состояния системы позволяют удобно отслеживать работу устройства.
- Точка заземления ESD
- 12 сетевых портов (слоты QSFP28)
- Разъемы синхронизации (10 МГц и 1 PPS)
- Порт управления RJ-45 (10/100/1000 Мбит/с)
- USB-порт (стандарт USB 2.0)
- Консоль RJ-45 и порт времени суток (TOD)
- Кнопка отключения. Нажатие и удерживание более 4 секунд выключает устройство. Повторное нажатие включает его.
- Кнопка сброса (не используйте без указаний от JTAC)
- 24 сетевых порта (слоты QSFP56-DD)
Управление устройством осуществляется через интерфейс командной строки (CLI) операционной системы Junos OS Evolved, к которому можно получить доступ через консольные и управляющие порты, расположенные на передней панели. На этой панели также находятся светодиоды, отображающие состояния системы что информируют о различных тревогах и возможных проблемах с маршрутизатором. Здесь же расположены порты для синхронизации времени и USB-порт для установки и восстановления ПЗ.
Сетевые порты PTX10001-36MR включают 24 порта QSFP56-DD с поддержкой скоростей 10 Гбит/с, 25 Гбит/с, 40 Гбит/с, 100 Гбит/с и 400 Гбит/с, а также 12 портов QSFP28, поддерживающих 10 Гбит/с, 25 Гбит/с, 40 Гбит/с и 100 Гбит/с.
Охлаждение и питание

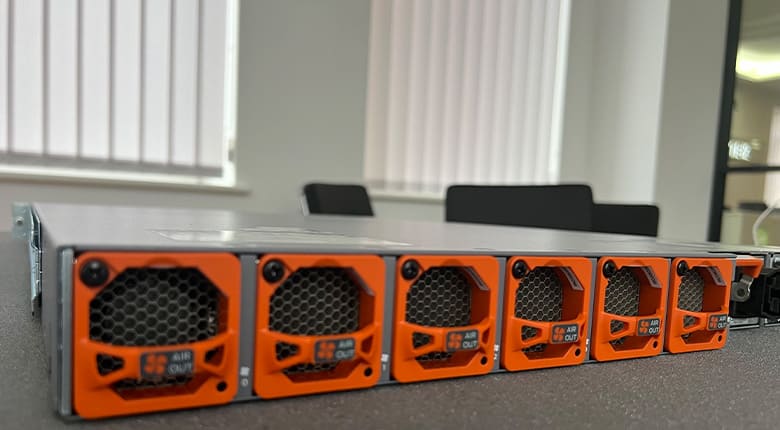

В системе охлаждения PTX10001-36MR холодный воздух поступает через вентиляционные отверстия на панели портов, а горячий воздух выводится через панель сменных блоков (FRU). Этот тип воздушного потока называется «наружный воздушный поток» или «порт-FRU поток»

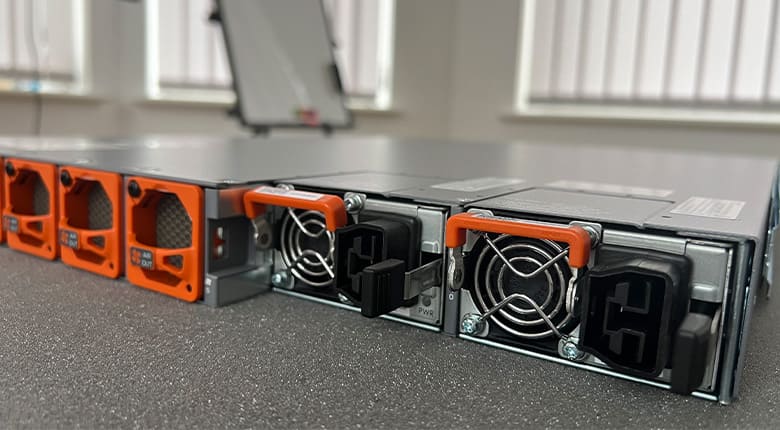

PTX10001-36MR оснащён двумя блоками питания AC/HDVC или DC мощностью 3000 Вт. Каждый блок питания обеспечивает выходное напряжение 12 В постоянного тока с резервным источником того же напряжения. Блоки питания могут быть заменены в горячем режиме (FRU), что обеспечивает бесперебойную работу устройства.

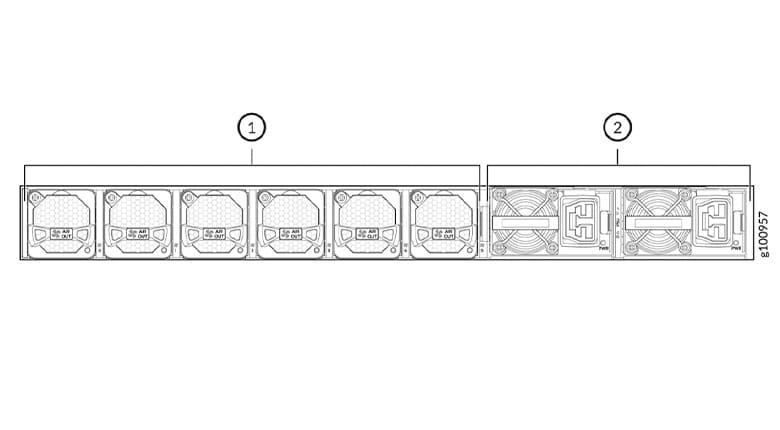

- Модульные вентиляторы (6 шт.)
- Блоки питания (2 шт.)
